Distribuzione circuito di riscaldamento | 4-8 vie | Con sfiato | Rubinetti a sfera 1" | Connessioni per Eurocono 3/4"

Dati tecnici:
Collettore con 2 circuiti di riscaldamento
Per il collegamento dei vari tubi di riscaldamento sono necessari raccordi a compressione 3/4" Eurocono (Non inclusi)
Barra collettore: acciaio inox WSt-Nr. 1.4301
Collegamento laterale (connessione al generatore di calore): 1" filettatura interna

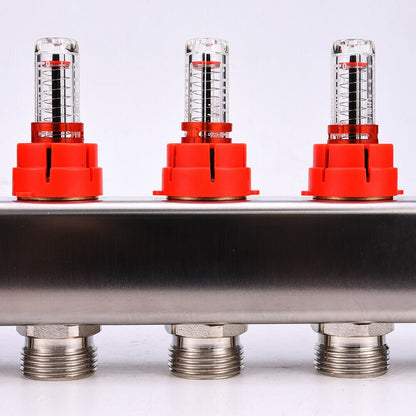

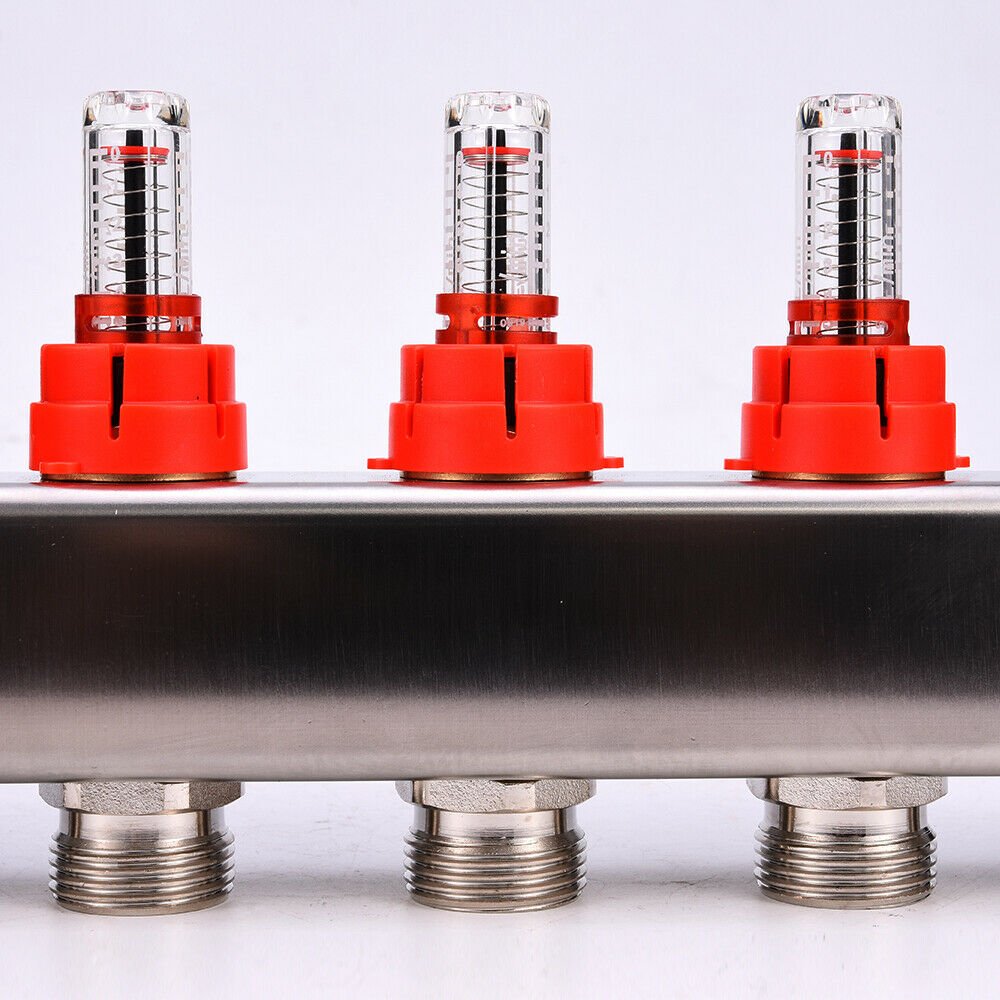

Barra mandata: con 4-8 misuratori di portata (opzionalmente selezionabili), campo di visualizzazione: 0,5 - 5,0 l/min

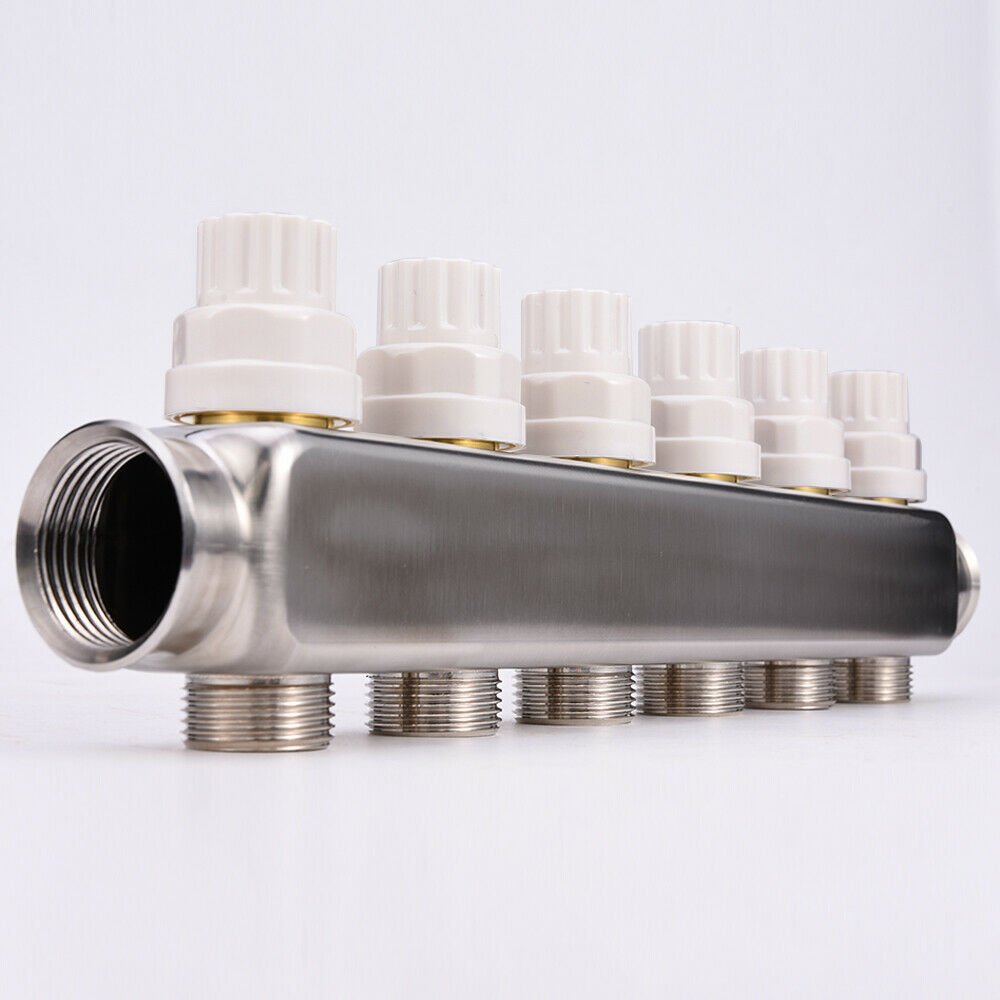

Barra ritorno: con attuatori
Uscite dei singoli circuiti di riscaldamento: 3/4" maschio con Eurocono
Distanza tra le singole uscite: 50 mm

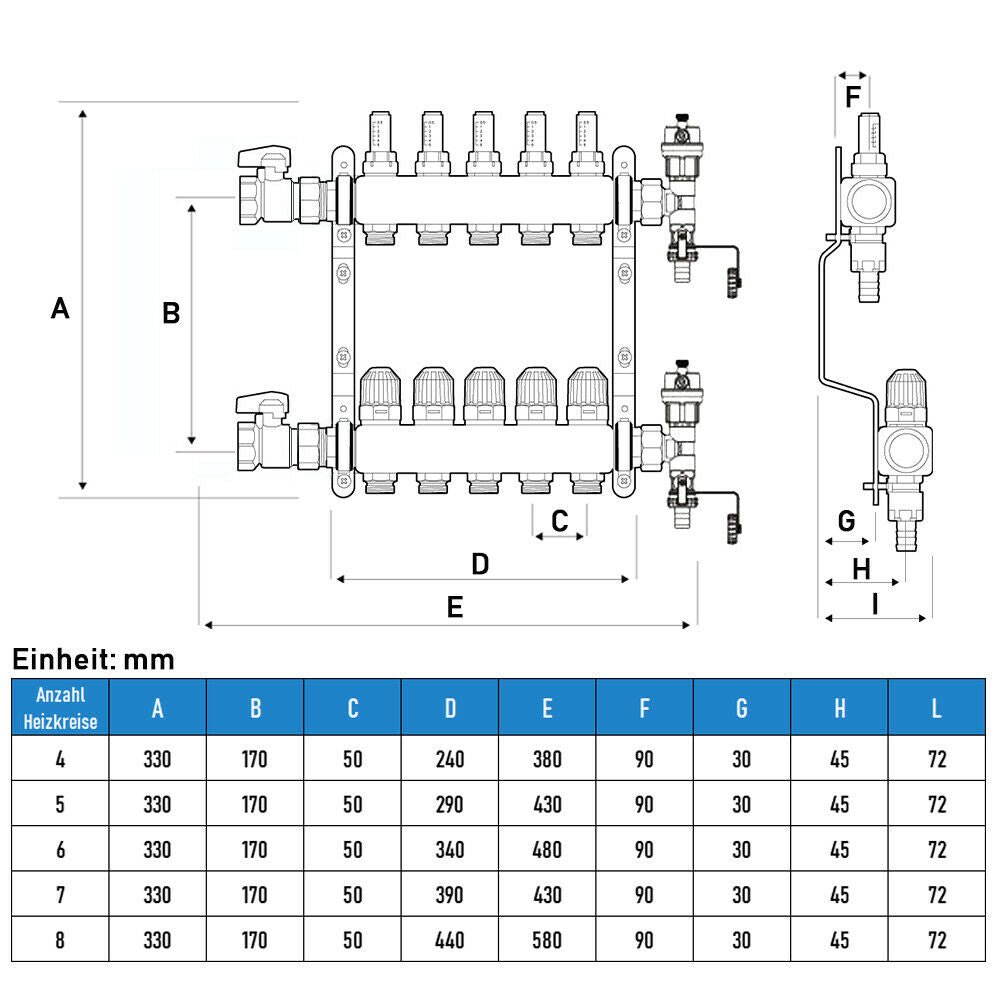

Lunghezza del collettore: (vedi immagine articolo)
Regolazione della portata con chiave di sfiato sulla valvola di ritorno o direttamente sul misuratore di portata

Dettagli

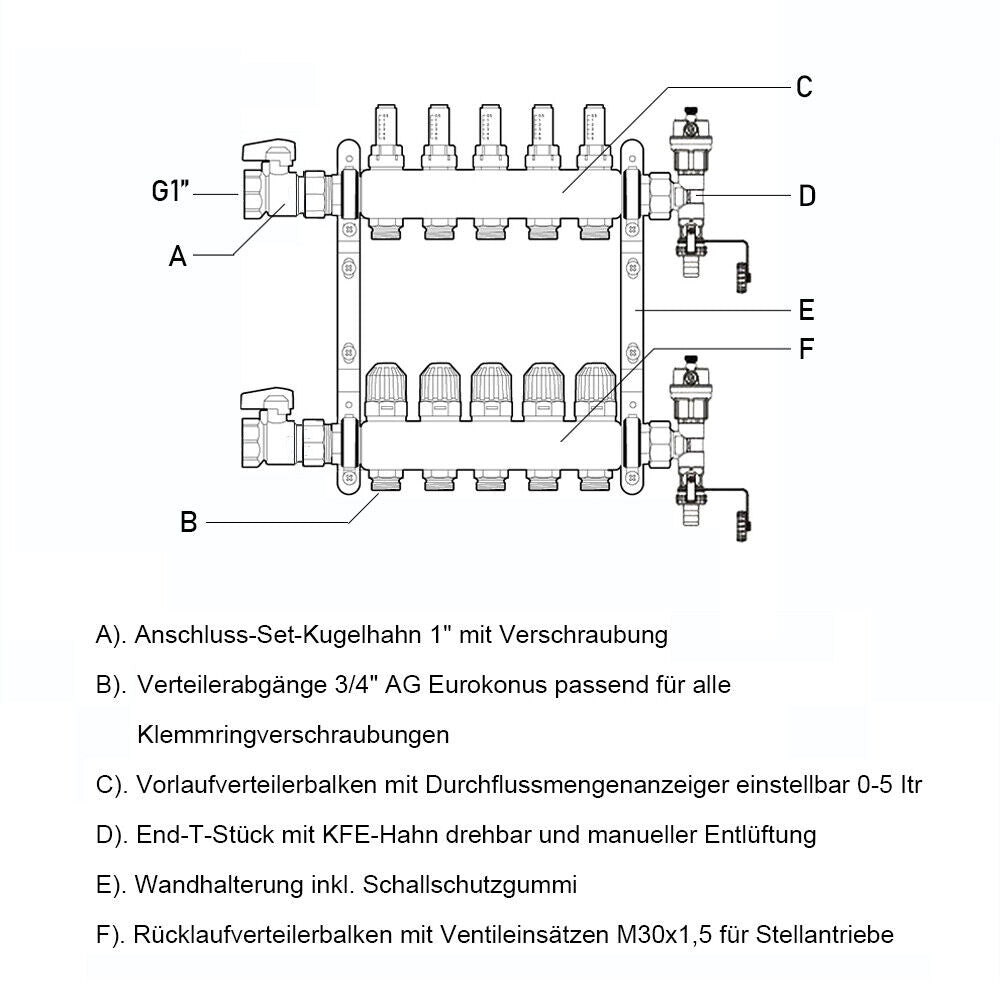

Articoli inclusi nella consegna
- 2 barre collettore
- 2 supporti collettore fonoassorbenti
- 2 rubinetti a sfera 1"
- Indicatore di portata 0,5-5 L/min (4-8 vie opzionalmente selezionabile)
- Attuatori (4-8 vie opzionalmente selezionabili)
- Inserti valvola 30 x 1,5 mm
- 2 sfiati automatici (1/2", max. 10 bar, max. 110℃) !!!
- Collegamenti per Eurocono 3/4"
- Temperatura massima di esercizio 60 °C
- Pressione massima di esercizio 5 bar
Il collettore viene fornito preassemblato

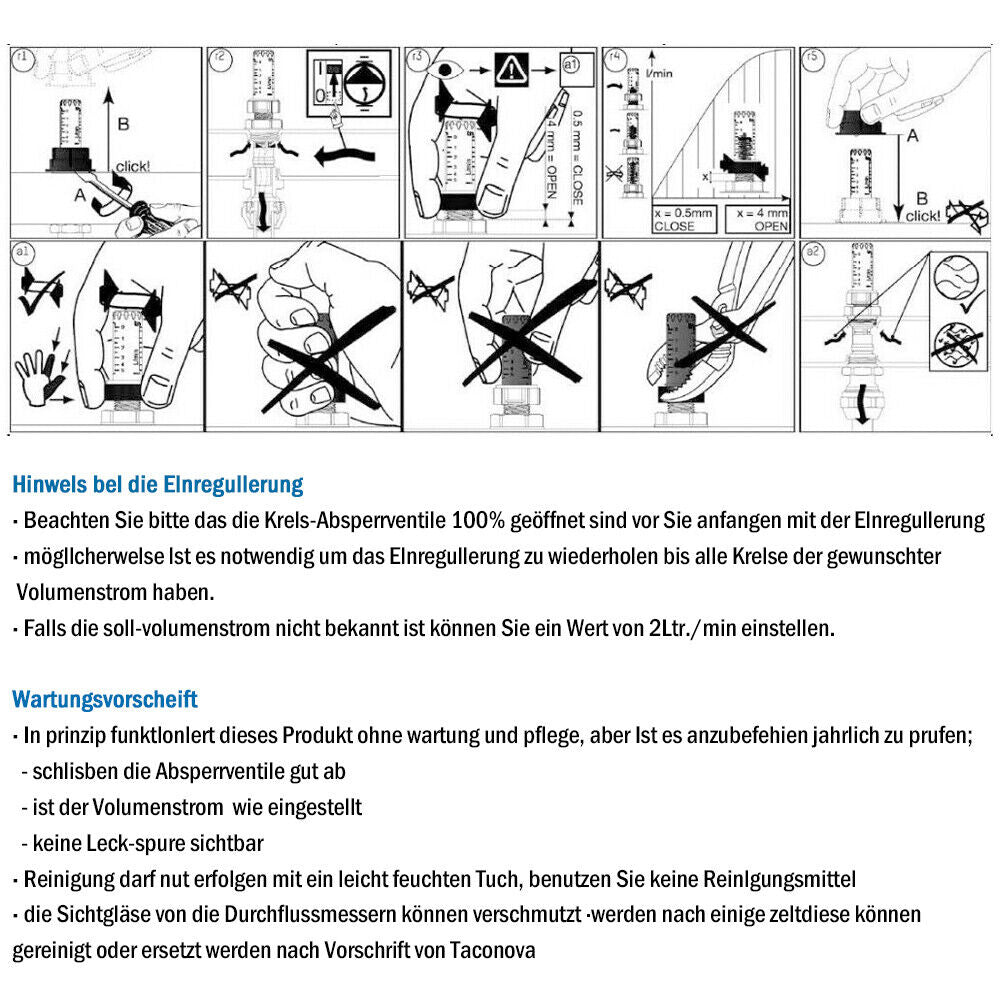

Indicazioni per la regolazione elettrica
· Si prega di assicurarsi che le valvole di intercettazione del circuito siano aperte al 100% prima di iniziare la regolazione elettrica
· Potrebbe essere necessario ripetere la regolazione elettrica finché tutti i circuiti non raggiungono la portata desiderata.
· Se la portata desiderata non è nota, è possibile impostare un valore di 2 L/min.

Istruzioni di manutenzione
· In linea di principio questo prodotto funziona senza manutenzione, ma si consiglia di controllarlo annualmente;
- le valvole di intercettazione chiudono bene
- la portata è impostata correttamente
- non sono visibili tracce di perdite
· La pulizia deve essere effettuata solo con un panno leggermente umido, non utilizzare detergenti
· I vetri di visualizzazione dei misuratori di portata possono sporcarsi dopo un certo periodo; possono essere puliti o sostituiti secondo le istruzioni
